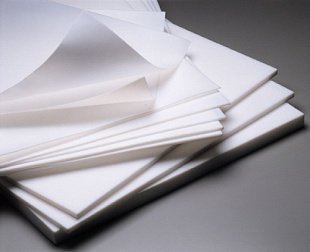

Листы из фторопласта-4 (ТУ 95 2467-93)

Фторопласт листовой
Уточните цену

Листы из фторопласта–4 предназначены для использования в качестве прокладочного, электроизоляционного, антифрикционного материала в различных отраслях промышленности.

Листы из фторопласта–4 стойки к воздействию всех агрессивных сред за исключением газообразного фтора, трехфтористого хлора, растворов и расплавов щелочных металлов. Интервал рабочих температур эксплуатации — от минус 269°С до плюс 260°С.

Гарантийный срок хранения — 5 лет со дня изготовления.

В зависимости от способа изготовления листы выпускаются двух марок:

  • Марка «П» — лист прессованный;
  • Марка «С» — лист строганый.



Марка Ширина, мм. Толщина, мм. Допуск, мм. Длина, мм. Масса листа длиной 1000 мм, кг
по ширине по толщине
П 500 3,0 ±20 ±0,3 500-1100 3,20
П 500 4,0 ±20 ±0,3 500-1100 4,30
П 500 5,0 ±20 ±0,4 500-1100 5,40
П 500 6,0 ±20 ±0,4 500-1100 6,50
С 500 0,5 ±20 ±0,075 100-220000 0,54
С 500 1,0 ±20 ±0,25 100-110000 1,08
С 500 2,0 ±20 ±0,25 100-55000 2,16
С 500 3,0 ±20 ±0,3 100-36500 3,24
С 500 4,0 ±20 ±0,3 100-27500 4,32
С 500 5,0 ±20 ±0,4 100-22000 5,40
С 500 6,0 ±20 ±0,7 100-18000 6,48
С 880 0,5 ±20 ±0,075 880-120000 0,95
С 880 1,0 ±20 ±0,25 880-60000 1,90
С 880 2,0 ±20 ±0,25 880-30000 3,80
С 880 3,0 ±20 ±0,3 880-20000 5,70
С 880 4,0 ±20 ±0,3 880-15000 7,60
С 880 5,0 ±20 ±0,4 880-12000 9,50
С 880 6,0 ±20 ±0,7 100-9000 11,41
С 1200 1,0 ±20 ±0,25 100-55000 2,59
С 1200 2,0 ±20 ±0,25 100-27500 5,18
С 1200 3,0 ±20 ±0,3 100-18000 7,78
С 1200 4,0 ±20 ±0,3 100-13500 10,37
С 1200 5,0 ±20 ±0,4 100-11000 12,96
С 1500 1,0 ±30 ±0,25 100-55000 3,24
С 1500 2,0 ±30 ±0,25 100-27500 6,48
С 1500 3,0 ±30 ±0,5 100-18000 9,72
С 1500 4,0 ±30 -0,7 100-13500 12,96
С 1750 2,0
+20/-50		 ±0,25 1750-25000 7,60
С 1750 3,0
+20/-50 		±0,3 1750-17000 11,30

ПРИМЕЧАНИЕ:
Листы марки «С» выпускаются в рулонах без катушки. По согласованию с потребителем допускается выпуск листов другой толщины и других размеров.
Допуск на толщину, ширину листа других размеров выбирается по наибольшему ближайшему размеру в каталоге по согласованию.
Kоробление листа марки «П» не должно превышать 1,5% на 1м длины.
Масса листов определена по их минимальной плотности и номинальным размерам.

Показатели качества листов из фторопласта-4

Марка «П» Марка «C»
Внешний вид
Поверхность листов должна быть от белого до светло—серого цвета, гладкая, матовая, без трещин, разрывов и сквозных отверстий.
Допускается разнотонность окраски, наличие отдельных темных включений, коробление, следы от режущего инструмента и прокладочных листов при термообработке.
Прочность при растяжении в продольном направлении, МПа (кгс/см2)
не менее 17,6 (180) не менее 14,7 (150)
Относительное удлинение при разрыве в продольном направлении, %
не менее 180 не менее 180
Плотность, г/см3
не менее 2,15 не менее 2,16
