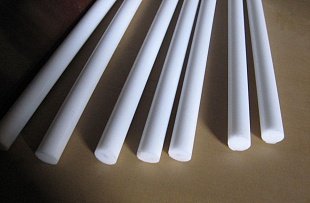

Стержни из фторопласта–4 горизонтального прессования предназначены для изготовления уплотнительных, электроизоляционных, антифрикционных, химически стойких элементов конструкций, применяемых в различных отраслях промышленности, в том числе пищевой, в медицине в качестве деталей технологического оборудования (прокладки, манжеты, вкладыши, подшипники, фильеры, мембраны и др.)
Изготовление деталей из стержней производится методом механической обработки.
Интервал рабочих температур эксплуатации — от минус 269°С до плюс 250°С.
Гарантийный срок хранения — 20 лет со дня изготовления.
|
Размеры и масса стержней из фторопласта-4 горизонтального прессования
|
| Наружный диаметр, мм. | Высота,мм. | Допуск, мм. | Масса, г. |
| по диаметру | по высоте |
| 10 | 400 |
|
| 69 |
| 13 | 400 |
|
| 115 |
| 15 | 400 |
|
| 155 |
| 20 | 400 | ±3,0 |
| 300 |
| 25 | 400 | ±3,0 |
| 450 |
| 35 | 400 | ±3,0 |
| 870 |
| 40 | 400 | ±3,0 |
| 1100 |
| 50 | 400 | ±3,0 |
| 1750 |
| 60 | 400 | ±3,0 |
| 2500 |
| 70 | 400 | ±3,0 |
| 3350 |
| 80 | 400 | ±3,0 |
| 4600 |
| 85 | 500 | ±4,0 |
| 6500 |
| 85 | 600 | ±4,0 |
| 7900 |
| 100 | 400 | ±5,0 |
| 6700 |
| 160 | 150 | ±5,0 |
| 6800 |
ПРИМЕЧАНИЕ:
Kонусность, эллиптичность — в пределах допуска на размеры. Kоробление (стрела прогиба) — в пределах требований ТУ.
Размеры шва обусловлены оснасткой. Допускаются облой, углубление в тело стержня в пределах допуска на размеры и соединение стержней облоем.
Допускается поставка стержней в блоках. Kоличество стержней в блоке обусловлено оснасткой.
|
Показатели качества стержней из фторопласта-4 горизонтального прессования
|
| Высший сорт | Первый сорт |
| Внешний вид поверхности стержней |
| Поверхность стержней должна быть: |
| белого цвета | от белого до серого цвета, допускается кремовый оттенок |
| без трещин и раковин |
| допускается разнотонность окраски |
| На поверхности стержней и дисков допускаются вмятины, царапины, сколы, следы от удаления облоя, не превышающие предельных отклонений от номинальных размеров, соединение стержней облоем, коробление стержней, дисков не более 1,5% от максимальной линейной длины. |
| Не допускаются отдельные включения темного цвета площадью более: |
| 6 мм2 | 8 мм2 |
| Включений площадью: |
| от 1 мм2 до 6 мм2 | от 3 мм2 до 8 мм2 |
| Не должно быть более 2 шт. на каждые: |
| 30 см2 площади стержней | 25 см2 площади стержней |
| Состояние внутренних слоев стержней при проверке в проходящем свете |
| Стержни и диски не должны иметь внутренних дефектов, трещин, пустот |
| Не допускаются включения темного цвета площадью более 10 мм2 в количестве 2 шт. на площади: |
| 30 см2 | 25 см2 |
| Допускается разнотонность окраски согласно контрольному образцу |
| Состояние внутренних слоев стержней при проверке рентгенографией |
| Отсутствие трещин и раковин |
| Не допускаются включения площадью более 0,5 мм2, на площади до 35 см2 в количестве: |
| 2 шт. | 3 шт. |
| На площади свыше 35 см2 до 200 см2 в количестве: |
| 3 шт. | 5 шт. |
| На площади свыше 200 см2 в количестве: |
| 4 шт. | 7 шт. |
ПРИМЕЧАНИЕ:
По согласованию с потребителем допускается выпуск стержней без рентгенконтроля.
