GENLIS-F H05V-K и GENLIS-F H07V-K

Кабель и провод

Провода GENLIS-F оптимальны для внутренней разводки приборов, соединения клемм и автоматических выключателей в распределительных силовых шкафах автоматики, диспетчерских пультов, а также для подключения осветительных приборов с номинальным постоянным напряжением до 450/750В (300/500В для H05V-K), или переменным до 1000В (750В для H05V-K).

Уточните цену
Заказать товар
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Провода GENLIS-F имеют изоляцию, состоящую из двух концентрических слоев, выполненных с использованием технологии экструзии SPEEDY-SKIN. Это обеспечивает минимальное трение при протягивании провода в кабельных каналах и гофрированных шлангах,что позволяет значительно сократить время монтажа на сложных кабельных трассах и использовать кабельные каналы меньшего размера.

4
6
10
Гибкие проводники Не поддерживает горения (одиночный кабель) Не поддерживает горения при групповой прокладке. *Только для сечений 1,5-6мм?

Монтажные провода GENLIS-F H05V-K и H07V-K преимущественно применяются в силовых и шкафах автоматики. В помещениях можно применять только в закрытых каналах электропроводки (гофрошланг, металлорукав, штукатурка, трубы).

Провода GENLIS-F оптимальны для внутренней разводки приборов, соединения клемм и автоматических выключателей в распределительных силовых шкафах автоматики, диспетчерских пультов, а также для подключения осветительных приборов с номинальным постоянным напряжением до 450/750В (300/500В для H05V-K), или переменным до 1000В (750В для H05V-K).

  • Провода GENLIS-F имеют изоляцию, состоящую из двух концентрических слоев, выполненных с использованием технологии экструзии SPEEDY-SKIN. Это обеспечивает минимальное трение при протягивании провода в кабельных каналах и гофрированных шлангах,что позволяет значительно сократить время монтажа на сложных кабельных трассах и использовать кабельные каналы меньшего размера.

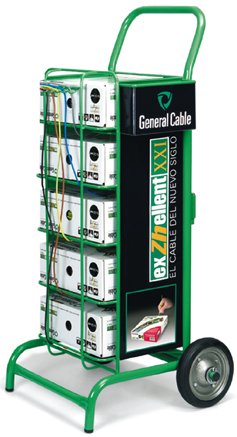

  • Провод сечением 1-6мм2 упакован в прочные и удобные коробки с системой EASY-SLIDE, которая препятствует запутыванию при размотке. Вместе со специальной тележкой на 5 коробок провода один монтажник может выполнять работу, на которую обычно требуются двое.
  • Медь используемая для производства провода, имеет специальные антиоксидантные добавки, препятствующие образованию оксида меди, что снижает риск ухудшения эксплуатационных характеристик и увеличения сопротивления в местах контакта.
  • Стабильность сечения проводника, независимо от партии, позволяет применять расчётные значения, а не брать с запасом на одно сечение больше.
  • Провод H05/07V-K по классу гибкости ближе к 4-му (Российские стандарты), т.е. он имеет меньший радиус изгиба и удобнее в инсталляции чем ПВ-3.
  • Стабильный во времени, яркий и насыщенный цвет, устойчивый к УФ свету и воздействиям внешней среды.



Проводник: медный многопроволочный

Класс гибкости проводника: 5-й (МЭК 60228); ~4-й (ГОСТ 22483-77)

Изоляция проводника: ПВХ (PVC/D МЭК 60227-1)

Рабочее напряжение:300/500В (GENLIS-F Н05V-K), 450/750В (GENLIS-F Н07V-K)

Температура эксплуатации: -30 оС/+70оС

Температура инсталляции: -15оС/+70оС



Технические характеристики монтажного провода H05V-K и H07V-K (таблица 1)

АртикулТип
провода
Рабочее
напряжение
U/Uo, В
Сечение,
мм?
Внешн.
диаметр,
мм
Вес,
кг/к
Радиус
изгиба,
мм
ИндуктивностьМакс. рабочий ток (А)
(1)(2)(3)(4)
gce1171103...-b200 H 05V-K 300/500B 1x0.5 2,1 9 15 0,366 9 6 8 8
gce1171104...-b200 H 05V-K 300/500B 1x0.75 2,3 11 15 0,341 12 8 10 10
gce1171105...-b200 H 07V-K 300/500B 1x1 2,5 14 15 0,327 16 11 15 15
gce1174106…-b200 H 07V-K 450/750В 1x1.5 2,9 20 20 0,325 24 16 20 20
gce1174107…-b200 H 07V-K 450/750В 1x2.5 3,5 35 25 0,312 33 22 28 27
gce1174108…-b100 H 07V-K 450/750В 1x4 4,1 45 25 0,291 44 29 38 36
gce1174109…-b100 H 07V-K 450/750В 1x6 4,6 65 30 0,276 56 38 48 47
gce1174110...-c100 H 07V-K 450/750В 1x10 6 110 40 0,272 80 56 69 68
gce1174111...-c100 H 07V-K 450/750В 1x16 7 165 45 0,258 106 75 91 91
gce1174112...-c100 H 07V-K 450/750В 1x25 8,6 250 55 0,255 142 102 122 123
gce1174113...-c100 H 07V-K 450/750В 1x35 9,7 340 60 0,247 176 128 152 153
gce1174114...-c100 H 07V-K 450/750В 1x50 11,5 480 70 0,246 223 164 193 195
gce1169115...-T H 07V-K 450/750В 1x70 13,4 670 80 0,237 282 209 243 247
gce1169116...-T H 07V-K 450/750В 1x95 15,4 885 95 0,237 339 254 292 298
gce1169117...-T H 07V-K 450/750В 1x120 17,2 1120 105 0,231 401 302 245 353
gce1169118...-T H 07V-K 450/750В 1x150 19 1390 115 0,232 462 350 398 407
gce1169119...-T H 07V-K 450/750В 1x185 20,9 1680 125 0,233 524 400 452 463
gce1169120...-T H 07V-K 450/750В 1x240 24,2 2245 145 0,230 632 485 545 559

Характеристики

Тип Монтажный провод
