Поперечные профили

Комплектующие для конвейерных лент
Уточните цену
Заказать товар
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

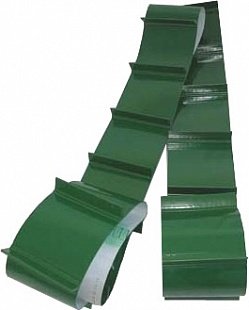

Назначение: используются при наклонной транспортировке предотвращают съезжание продукта, и при необходимости разделения продукции.
На производстве компании «ComBelt», поперечный профиль вваривается в ленту с помощью машины тока высокой частоты, т.е. получается монолит профиля и ленты.

Поперечные профили используются двух типов:


1. Поперечные прямые профили серия V, TV и U.

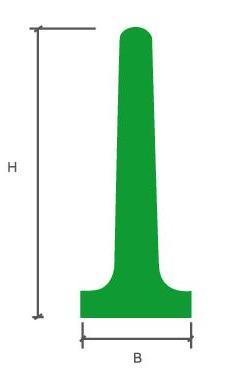

                                                            Поперечный прямой профиль серия VПоперечный прямой профиль серия TVПоперечный прямой профиль серия U


Маркировка Высота Н, мм. Ширина основания В, мм Минимальный диаметр вала, мм Материал Цвет
V20 20 20 75 ПВХ белый/зеленый
V30 30 25 80 ПВХ белый/зеленый
V42 42 28 100 ПВХ белый/зеленый
V50 52 28 100 ПВХ белый/зеленый
V60 60 28 110 ПВХ белый/зеленый
V80 85 30 130 ПВХ белый/зеленый
V100 100 32 140 ПВХ белый/зеленый
TV30 30 8 38 ПВХ белый/зеленый
TV40 40 8 40 ПВХ белый/зеленый
TV50 50 8 45 ПВХ белый/зеленый
U20 20 8 50 ПУ белый/зеленый
U30 30 10 50 ПУ белый/зеленый
U40 40 10 50 ПУ белый/зеленый
U50 50 10 50 ПУ белый/зеленый
U60 60 10 50 ПУ белый/зеленый



2. Поперечные наклонные профили серия L и H.
                                           Поперечный наклонный профиль серия LПоперечный наклонный профиль серия H



Маркировка Высота Н, мм. Ширина основания В, мм Минимальный диаметр вала, мм Цвет
L30 30 30 90 белый/зеленый
L50 50 30 110 белый/зеленый
L60 63 31 110 белый/зеленый
L70 72 31,5 120 белый/зеленый
L80 82 32 130 белый/зеленый
L100 97 29 140 белый/зеленый
H30 32 32 100 белый/зеленый
H40 42 32 100 белый/зеленый
H50 50 32 110 белый/зеленый
H55 55 29 120 белый/зеленый
H60 64 29 120 белый/зеленый
H80 78 30.5 130 белый/зеленый
